contactares                                                                                                                         simbologia .                                                                                    forma física.                                                                                                                       características .                                                              aparato de maniobra de motores de uso más generalizado es el contactor. Su gran ventaja frente a los interruptores es que permite maniobrar al motor a distancia, realizar funciones de bloqueo, enclava miento, secuencia, señalización, es decir, automatismos en general. Los interruptores requieren de la presencia de un operador para su accionamiento, y sólo con costosos accesorios es posible realizar automatismos mediante ellos. El contactor, como un relé, cuenta con una bobina de accionamiento que, al recibir tensión entre sus bornes, produce un campo magnético que cierra a un electroimán. El movimiento de la parte móvil del electroimán mueve a un porta contactos donde están instalados las piezas móviles de los contactos del aparato. Según la construcción del cortacircuitos de comando de contactores Hemos visto que existe un aparato de maniobra que permite conectar y desconectar al motor a distancia .                                                                                                                  partes de un contactor .

Carcasa

Es el soporte sobre el cual se fijan todos los componentes conductores al contactor. Es de un material no conductor, posee rigidez y soporta el calor no extremo. Además, es la presentación visual del contactor. Materiales diferentes son usados para las carcasas.

Electroimán

Es el elemento motor del contactor. Está compuesto por una serie de dispositivos. Los más importantes son el circuito magnético y la bobina. Su finalidad es transformar la energía eléctrica en magnetismo, generando así un campo magnético muy intenso, que provocará un movimiento mecánico.

Bobina

Es un arrollamiento de alambre de cobre muy delgado con un gran número de espiras, que al aplicársele tensión genera un campo magnético. Este a su vez produce un campo electromagnético, superior al par resistente de los muelles, que a modo de resortes separan la armadura del núcleo, de manera que estas dos partes pueden juntarse estrechamente. Cuando una bobina se alimenta con corriente alterna, la intensidad que absorbe (denominada corriente de llamada) es relativamente elevada, debido a que el circuito solo tiene la resistencia del conductor.

Esta corriente elevada genera un campo magnético intenso, de manera que el núcleo puede atraer a la armadura y vencer la resistencia mecánica del resorte o muelle que los mantiene separados en estado de reposo. Una vez que el circuito magnético se cierra, al juntarse el núcleo con la armadura, aumenta la impedancia de la bobina, de tal manera que la corriente de llamada se reduce, obteniendo así una corriente de mantenimiento o de trabajo más baja.

Se hace referencia a las bobinas de la siguiente forma: A1 y A2.

Núcleo

Es una parte metálica, de material ferromagnético, generalmente en forma de E, que va fijo en la carcasa.Su función es concentrar y aumentar el flujo magnético que genera la bobina (colocada en la columna central del núcleo), para atraer con mayor eficiencia la armadura.

Espira de sombra

Se utiliza para evitar las vibraciones en un contactor. Se coloca de tal manera que abrace parte del campo magnético fijo generando vibraciones. Para evitarlo, la espira de sombra desfasa en el tiempo parte del flujo magnético, lo que a su vez desfasa en el tiempo la fuerza de atracción obteniéndose 2 fuerzas que trabajan en conjunto para evitar las vibraciones. En caso de operar con corriente continua no es necesario utilizar espira de sombra debido a que el flujo magnético es constante y no genera vibraciones.

Armadura

Elemento móvil, cuya construcción es similar a la del núcleo, pero sin espiras de sombra. Su función es cerrar el circuito magnético una vez energizada la bobina, ya que debe estar separado del núcleo, por acción de un muelle. Este espacio de separación se denomina cota de llamada.

Las características del muelle permiten que tanto el cierre como la apertura del circuito magnético se realicen muy rápido, alrededor de unos 10 milisegundos. Cuando el par resistente del muelle es mayor que el par electromagnético, el núcleo no logrará atraer a la armadura o lo hará con mucha dificultad. Por el contrario, si el par resistente del muelle es demasiado débil, la separación de la armadura no se producirá con la rapidez necesaria.

Contactos

Son elementos conductores que tienen por objeto establecer o interrumpir el paso de corriente en cuanto la bobina se energice. Todo contacto está compuesto por tres conjuntos de elementos: Dos partes fijas ubicadas en la coraza y una parte móvil colocada en la armadura para establecer o interrumpir el paso de la corriente entre las partes fijas. El contacto móvil lleva el mencionado resorte que garantiza la presión y por consiguiente la unión de las tres partes.

función .                                                                        A los contactos principales se conectan al circuito que se quiere gobernar. Asegurando el establecimiento y cortes de las corrientes principales y según el número de vías de paso de corriente, será bipolar, tripolar, tetrapolar, etc. realizándose las maniobras simultáneamente en todas las vías.

Los contactos auxiliares son de dos clases abiertos y cerrados. Estos forman parte del circuito auxiliar del contactor y aseguran las autoalimentaciones , los mandos, enclavamientos de contactos y señalizaciones en los equipos de automatismo.

Cuando la bobina del contactor queda excitada por la circulación de la corriente, mueve el núcleo en su interior y arrastra los contactor principales y auxiliares, estableciendo a través de los polos el circuito entre la red y el receptor. Este arrastre o desplazamiento puede ser:

- Por rotación, pivote sobre su eje.

- Por traslación, deslizándose paralelamente a las partes fijas.

- Combinación de movimientos, rotación y traslación.

Cuando la bobina deja de ser alimentada, abre los contactos por efecto del resorte de presión de los polos y del resorte de retorno de la armadura móvil.

La bobina está concebida para resistir los choque mecánicos provocados por el cierre y la apertura de los contactos y los choques electromagnéticos debidos al paso de la corriente por sus espiras, con el fin de reducir los choques mecánicos la bobina o circuito magnético, a veces los dos se montan sobre amortiguadores.

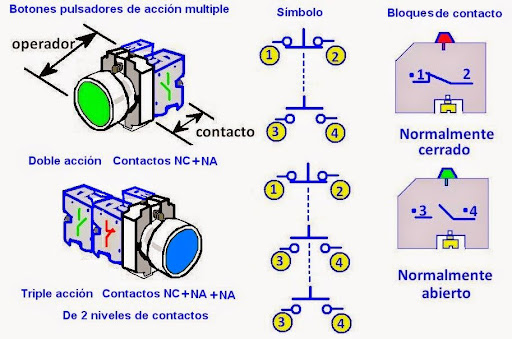

Si se debe gobernar desde diferentes puntos, los pulsadores de marcha se conectan en paralelo y el de parada en serie.

aplicaciones

La aplicación más conocida del contactor es su utilización para el gobierno de motores eléctricos, pero existen muchas más aplicaciones como:
- Circuitos de calefacción.
- Circuitos de alumbrado.
- Transformadores.
- En la conexión de condensadores correctores del factor de potencia, etc.
